ヒューズ（１６Vを例にとって説明してあります）

　電気系統に関わるトラブルの原因に、ヒューズ切れが考えられることもあります。ご自身で確認することが可能な作業ですので、覚えておくと良いかもしれませんね。交換するヒューズは、必ず同じアンペア数のものを使用しましょう。また、交換するときはイグニッションスイッチをオフにするか、キーを抜いてからにしましょう。

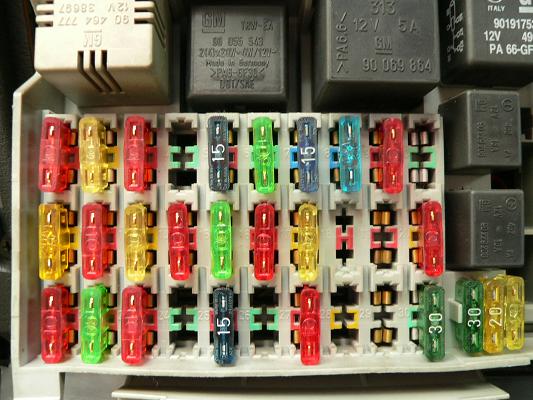

上の写真はヒューズボックス内の拡大写真です。
（注：上の写真では5番、25番ヒューズをＨＩＤ対応のため15Ａに交換してあり純正状態と異なります。）
上段、左から右へ、1番ヒューズから10番ヒューズ。
中段、左から右へ、11番ヒューズから20番ヒューズ。
下段、左から右へ、21番ヒューズから30番ヒューズ。
下段、右端の3つはスペア用のホルダーです。上記の1～30番までのヒューズが切れた場合の予備としてここに予備のヒューズを保管しておく事ができます。

【　ヒューズ番号とアンペア数と主要回路の説明　】
1. 10A - 左フロントスモールランプ、左テールランプ
2. 20A - シガーライター、油圧計、電圧計、シートヒーター（オプション装着車）
3. 10A - 左ヘッドライト：ハイビーム
4. 未使用
5. 10A - 左ヘッドライト：ロービーム
6. 30A - フロントワイパー、リアワイパー
7. 15A - 方向指示器、ブレーキランプ、ABS
8. 15A - ルームランプ、ラゲッジルームランプ、ハザードランプ、デュアルインフォメーションディスプレイ、オーディオ
9. 10A - インストルメントパネル照明、ナンバー灯
10. 30A - 電動サンルーフ（オプション装着車）
11. 20A - フューエルポンプ
12. 10A - 電動ドアミラー
13. 20A - フロントフォグランプ
14. 10A - ABS、オートマチックトランスミッション
15. 30A - リアデフロスター、ドアミラーの熱線
16. 10A - オートマチックトランスミッション
17. 20A - 集中ドアロックシステム
18. 未使用
19. 10A - 四駆 (ターボのみ)
20. 10A - ホーン
21. 10A - 右フロントスモールランプ、右テールランプ
22. 30A - バックランプ
23. 10A - 右ヘッドライト：ハイビーム
24. 未使用
25. 10A - 右ヘッドライト：ロービーム
26. 未使用
27. 10A - リアフォグランプ
28. 未使用
29. 未使用
30. 30A -パワーウィンドー
